Устройство рулевой рейки
Плавность и лёгкость управления автомобилем — один из ключевых критериев комфорта и безопасности вождения, которые обеспечивает рулевая рейка. Без нее невозможно повернуть колёса и вести машину, поэтому её исправная работа так важна.
Для чего нужна рулевая рейка в автомобиле и как она устроена
Рулевая рейка — устройство, отвечающее за передачу усилия от руля колёсам, с помощью которого осуществляется их синхронный поворот. Основной и самый заметный элемент конструкции — руль, поворот которого приводит к повороту колёс. Еще один важный элемент системы — колонка, с одной стороны, непосредственно связанная с рулём и рулевым механизмом, а также тягой, которая опосредует процесс передачи поворота руля на управляемые колеса.
Устройство рулевой рейки также зависит от её вида:
- механическая — управление колёсами осуществляется за счёт физической силы водителя;
- гидравлическая — поворот колёс облегчается использованием гидроусилителя, в котором гидравлический поршень под давлением толкает масла по стойке, усиливая действия водителя;
- электрическая — поворот руля усиливается электромотором и корректируется датчиком момента на валу.
При повороте руля импульс движения проходит через колонку к рулевому механизму. Движение идет к рычагу, а оттуда к тяге, после чего происходит поворот колёс. Рычаг воздействует непосредственно на тягу и определяет, насколько повернутся колёса.
Распространённые поломки рулевой рейки в машине
Система рулевого управления — одна из самых сложных систем автомобиля. Проверка её технического состояния является одним из важнейших диагностических мероприятий при проведении периодических технических осмотров. Она подвергается постоянным вибрациям, а также статическим и динамическим нагрузкам, которые ухудшают ее механические свойства, а значит, ухудшают способность и удобство управления автомобилем.
Диагностика рулевой рейки в сервисном центре РОЛЬФ
Большой ассортимент запчастей и аксессуаров на складе и под заказ
Квалифицированные мастера - победители сервисных чемпионатов России
Полный комплекс услуг по сервисному обслуживанию автомобиля

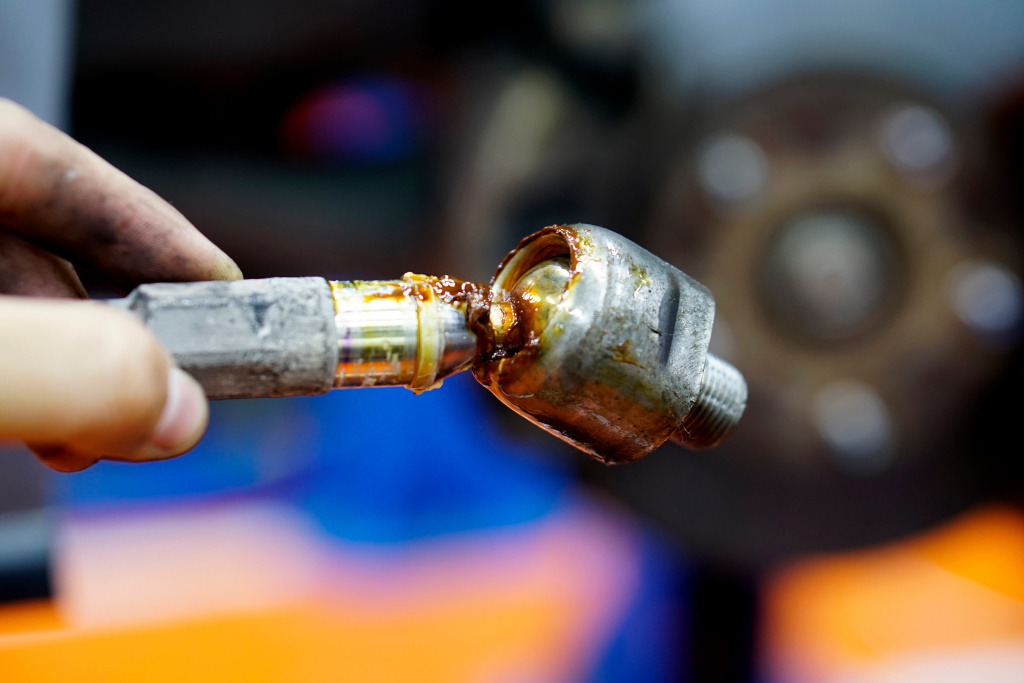

Износ наконечников рулевых тяг
Проблему можно определить по шумам, доносящимся из-под капота. Даже когда машина стоит. Изношенные наконечники поперечной тяги также являются причиной тряски и вибрации руля во время езды. Но наиболее распространенным симптомом является люфт, из-за которого автомобиль очень медленно реагирует на повороты руля. Концы рулевых тяг могут быть повреждены из-за эксплуатационного износа при отсутствии своевременного обслуживания, но также могут быть деформированы, например, при резком наезде на высокий бордюр.
Несоосность колёс
Проблема с правильностью развала-схождения часто появляется после попадания одного из колёс в глубокую яму на дороге. Симптомы несовпадающей соосности колёс:
- увод автомобиля в сторону во время езды;
- необходимость постоянно корректировать направление движения;
- медленная реакция на действия водителя;
- неравномерный износ протектора.
При отсутствии своевременной корректировки развала-схождения управлять автомобилем станет очень сложно и небезопасно.

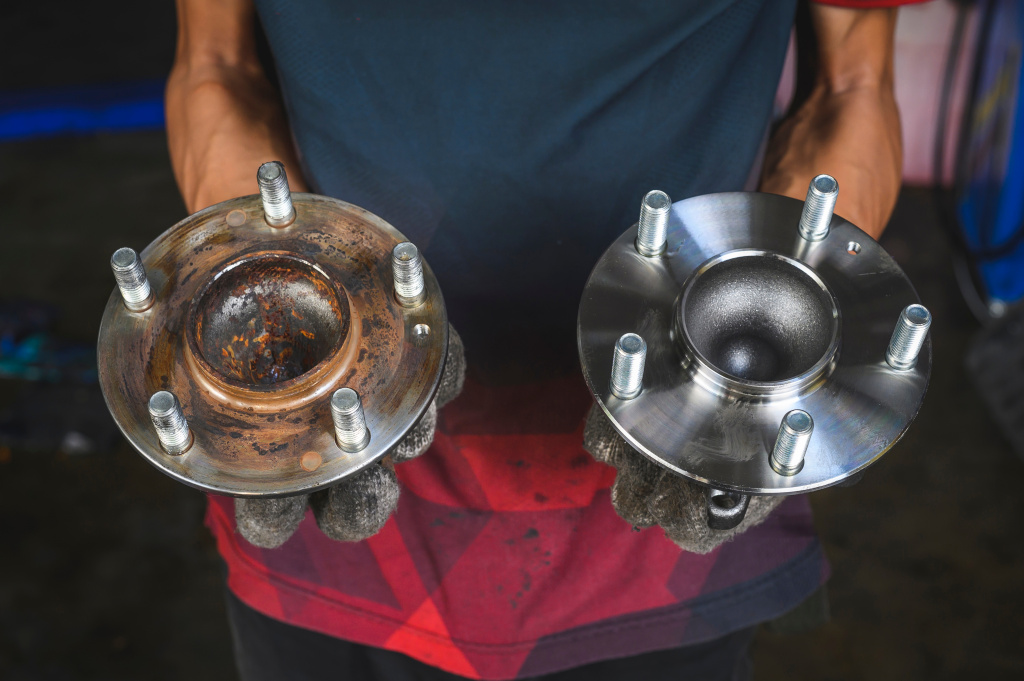

Износ ступичных подшипников
Проблема проявляется шумами, гулом, дребезжанием во время езды. Из-за износа подшипников рулевой механизм теряет чувствительность и для управления машиной требуется больше усилий. На некоторых автомобилях подшипники идут отдельно к ступицам, но есть модели, где они могут использоваться с несменными подшипниками. Тогда требуется их замена целиком.
Выход из строя рулевого механизма
К симптомам неисправности механизма рулевой рейки в машине относятся заедание при вращении, неестественно большой люфт при повороте, а также различные шумы при повороте руля. Причин выхода из строя рулевого механизма множество. Это может быть:
- износ из-за интенсивной эксплуатации автомобиля;
- утечка смазки из-за потери герметичности;
- попадание воды в коробку передач и коррозионное воздействие;
- износ втулки, выбивание шаровых опор;
- засорение масляных каналов и прочее.
Установить точную причину проблемы могут только специалисты, поэтому при первых признаках неисправности нужно немедленно обратиться в сервисный центр РОЛЬФ СЕРВИС для прохождения диагностики.
Неисправности гидроусилителя руля
Проблема, которая не обездвиживает автомобиль, но требует приложения больших усилий для управления. Типичные симптомы неисправности гидроусилителя:
- необходимость энергично крутить руль;
- шум (свист) насоса в гидравлической системе;
- горит индикаторная лампочка на приборной панели.
Причин поломки гидроусилителя руля много: нехватка или утечка масла, выход из строя насоса или его приводного ремня. В электрических усилителях причиной отказа может быть перегоревший предохранитель или перегрев системы, вызванный интенсивным маневрированием при парковке, выход из строя одного из датчиков.
