Замена крестовины карданного вала: признаки неисправности, снятие, запрессовка и балансировка кардана

Крестовина карданного вала передает крутящий момент между узлами трансмиссии под углом. При износе появляются стук, люфт, вибрация и удары при начале движения или переключении передачи. В статье разобраны признаки неисправности, проверка, снятие, выпрессовка, запрессовка, смазка и балансировка кардана после замены крестовины.

Что такое крестовина карданного вала и где она находится

Крестовина карданного вала — это шарнирная деталь, которая позволяет кардану передавать крутящий момент под углом между элементами трансмиссии. Она работает в вилках карданного вала, опирается на игольчатые подшипники и фиксируется стопорными кольцами. В зависимости от конструкции автомобиля крестовина может стоять на переднем кардане, заднем кардане или в составе нескольких шарниров одного карданного вала.

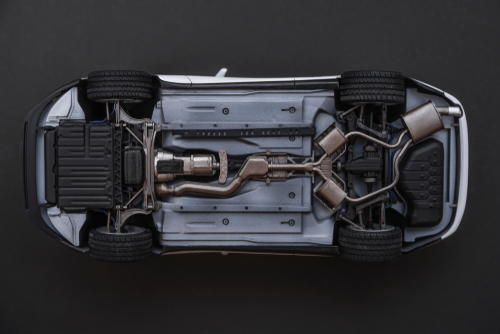

Крестовина на машине находится в зоне соединения карданного вала с фланцами, вилками или промежуточными секциями кардана. У автомобилей с задним или полным приводом кардан обычно расположен под днищем и передает момент к заднему мосту, редуктору или раздаточной коробке. На некоторых моделях доступ к крестовине ограничен защитами, элементами выхлопной системы или особенностями подвески.

Исправная крестовина должна вращаться плавно, без заеданий, осевого люфта, щелчков и следов разрушения подшипника. Если подшипник изношен, стопорное кольцо не держит чашку или вилка получила деформацию, шарнир перестает работать соосно. Из-за этого появляются вибрации, удары при начале движения и неравномерная передача момента.

Когда нужна замена крестовины кардана

Замена крестовины кардана требуется при люфте, стуке, закусывании шарнира, повреждении чашек или разрушении игольчатого подшипника. Ремонт крестовины обычно не сводится к восстановлению старой детали: изношенный шарнир меняют на новый, а вилку и посадочные места проверяют на повреждения. Если поставить новую крестовину в деформированную вилку, узел может снова начать стучать или быстро выйти из строя.

Характерный симптом неисправной крестовины — металлический удар при переключении передачи, начале движения или смене направления нагрузки. Вибрация может усиливаться с ростом скорости, особенно если карданный вал работает с перекосом или после ремонта была нарушена балансировка. При сильном износе появляется заметный люфт, который ощущается при проверке кардана руками на подъемнике.

Не все вибрации под днищем связаны только с карданом. Похожий шум дают изношенные подушки агрегатов, редуктор заднего моста, ШРУСы, подвесной подшипник, дисбаланс колес и неисправности подвески. Поэтому перед тем как поменять крестовину на кардане, нужно подтвердить источник люфта и исключить соседние узлы трансмиссии.

Основные признаки неисправности

• стук снизу автомобиля при начале движения;

• щелчки или удары при переключении передач;

• вибрация кузова на скорости;

• люфт в зоне крестовины карданного вала;

• сухой скрип при движении или повороте кардана вручную;

• следы ржавчины, сухой пыли или вытекшей смазки около чашек;

• закусывание шарнира при изменении угла кардана.

С чем можно перепутать стук и вибрацию кардана

Стук кардана легко перепутать с износом подвесного подшипника, редуктора заднего моста, креплений выхлопной системы или опор двигателя и коробки передач. Если звук проявляется только при трогании, проверяют не только крестовину, но и шлицевое соединение кардана, фланцы, резиновые муфты и крепеж. Если вибрация появляется на определенной скорости, кроме кардана проверяют колеса, шины, ступичные подшипники и элементы подвески. Диагностика ходовой.

Отдельно нужно отличать крестовину карданного вала от крестовины рулевого вала. Эти детали похожи по принципу шарнира, но находятся в разных системах и дают разные симптомы. Крестовина кардана связана с передачей крутящего момента в трансмиссии, а рулевая крестовина влияет на вращение руля, заедание рулевого вала и люфт в рулевом управлении.

Диагностика нужна до разборки, потому что неправильное определение причины приводит к лишнему демонтажу кардана. Если заменить исправную крестовину, а источник вибрации находится в подвесном подшипнике или редукторе, проблема останется. Точный порядок проверки зависит от схемы привода, количества крестовин и конструкции карданного вала.

Как проверить крестовину карданного вала

Проверка выполняется на вывешенном автомобиле или на подъемнике, когда есть доступ к кардану. Вал удерживают одной рукой, а вилку или фланец — другой, после чего аккуратно проверяют наличие люфта в разных направлениях. Исправный шарнир не должен щелкать, смещаться в чашках или двигаться рывками.

Затем кардан поворачивают вручную и оценивают плавность движения крестовины. Если шарнир проходит часть угла легко, а затем закусывает, внутри чашки может быть поврежден игольчатый подшипник. При такой неисправности обычная смазка не восстанавливает геометрию подшипника, поэтому нужна замена крестовины карданного вала.

Также проверяют стопорные кольца, состояние канавок, следы коррозии и положение чашек в вилке. Если стопорное кольцо не входит в паз или чашка сидит с перекосом, установка крестовины выполнена неправильно либо посадочное место повреждено. При наличии следов ударов по вилке после прошлой разборки проверку проводят особенно внимательно.

Как меняется крестовина на кардане: этапы работы

Замена крестовины на кардане начинается не с выбивания детали, а с фиксации взаимного положения элементов карданного вала. Перед демонтажем наносят метки на фланцы, вилки и шлицевое соединение, чтобы при сборке вернуть вал в прежнее положение. Это снижает риск появления вибрации после ремонта.

Дальше кардан снимают с автомобиля, очищают от грязи и проверяют состояние всех сопряженных деталей. При работе нельзя деформировать вилки, повреждать посадочные места чашек и терять стопорные кольца, если конструкция предполагает их повторную установку только для проверки. Новую крестовину подбирают по размерам, типу фиксации, наличию тавотницы и применимости к конкретному автомобилю.

Ниже приведена технологическая логика работы. Она не заменяет заводской регламент конкретной модели, потому что порядок снятия кардана, момент затяжки крепежа и доступ к фланцам отличаются у разных автомобилей.

Демонтаж карданного вала

Перед снятием кардана автомобиль фиксируют, а доступ к крепежу освобождают от защит и загрязнений. На фланцах и вилках делают метки, потому что карданный вал балансируется как узел, а изменение положения деталей может спровоцировать вибрацию. Болты крепления откручивают равномерно, не используя рывки, которые могут повредить грани крепежа.

Если нужно повернуть карданный вал для доступа к болтам, делают это только безопасным способом с учетом конструкции автомобиля. На некоторых моделях, включая отдельные Hyundai с карданной передачей, порядок поворота зависит от трансмиссии, положения селектора, стояночного тормоза и доступа к фланцу. Без сервисной документации не следует проворачивать вал ударом, стартером или через силовое воздействие на вилку.

После снятия кардана проверяют шлицевое соединение, подвесной подшипник, фланцы и состояние балансировочных грузиков. Если грузик отсутствует или на трубе видны следы механического повреждения, одна только смена крестовины может не убрать вибрацию. В таком случае после сборки требуется отдельная проверка биения и балансировки.

Разборка и снятие крестовины

Разбор крестовины карданного вала начинается с очистки зоны стопорных колец. Грязь и ржавчина мешают увидеть канавки, из-за чего кольцо можно сломать или оставить часть фиксатора в посадочном месте. После очистки стопорные кольца снимают подходящим инструментом, не расширяя канавку и не повреждая кромки вилки.

Перед тем как снять крестовину с кардана, нужно оценить, как установлены чашки. Если чашка прикипела, ее не выбивают резкими боковыми ударами по вилке: так можно нарушить геометрию проушин. Более правильный способ — выпрессовка крестовины с опорой на вилку и контролем направления усилия.

Если конструкция сильно корродирована, процесс разборки занимает больше времени. Применяют проникающую жидкость, очищают посадочные места и только затем нагружают чашку прессом или съемником. Нагрев и ударные методы используют с осторожностью, чтобы не повредить металл вилки и не изменить посадочный размер.

Выпрессовка и выбивание крестовины

Выпрессовка крестовины кардана — более контролируемый метод, чем выбивание молотком. Усилие подается по оси чашки, старая чашка выходит из вилки, после чего крестовину смещают и извлекают вторую чашку. Такой способ снижает риск перекоса и повреждения посадочного отверстия.

Выбивать крестовину допустимо только при наличии подходящей оправки и надежной опоры, когда другой метод недоступен. Удары должны приходиться не по вилке, а по оправке, которая передает усилие на чашку. Если бить напрямую по проушинам, можно получить деформацию, после которой новая крестовина будет двигаться туго или с перекосом.

После снятия старой детали посадочные места очищают и осматривают. В канавках стопорных колец не должно оставаться ржавчины, заусенцев и фрагментов старого фиксатора. Если чашка новой крестовины входит слишком свободно или, наоборот, не садится без чрезмерного усилия, нужно остановить сборку и проверить соответствие детали.

Запрессовка новой крестовины

Запрессовка крестовин выполняется через оправки, которые давят на чашки ровно и не повреждают уплотнения. Сначала крестовину заводят в вилку, затем аккуратно устанавливают чашки с игольчатыми подшипниками. При установке нельзя допустить выпадения иголок внутрь чашки: из-за одной смещенной иглы шарнир будет зажат и быстро разрушится.

Чашки запрессовывают постепенно, контролируя посадку и место для стопорных колец. Если кольцо не входит в канавку, нельзя просто давить сильнее: сначала проверяют, не перекосилась ли чашка и не попала ли игла под торец шипа. После фиксации обеих чашек шарнир должен двигаться свободно, без тугих точек.

Как правильно поставить крестовину на кардан, зависит от ориентации тавотницы и конструкции вилки. Тавотницу располагают так, чтобы к ней был доступ для последующей смазки и чтобы она не задевала вилку при работе шарнира. Если производитель крестовины указывает конкретную ориентацию, ее соблюдают при сборке.

Сборка кардана и установка стопорных колец

Сборка кардана после замены крестовины включает установку стопорных колец, проверку свободного хода и легкое осаживание чашек для снятия внутренних напряжений. После запрессовки шарнир иногда кажется тугим из-за неравномерной посадки чашек. Аккуратная корректировка положения через оправку помогает вернуть свободное движение без люфта.

При сборке кардана на шлицах совмещают ранее нанесенные метки. Если шлицевое соединение собрать в другом положении, может измениться балансировка карданного вала. По этой причине перед разборкой нельзя полагаться только на память или приблизительное положение деталей.

После установки кардана на автомобиль затягивают крепеж по регламенту конкретной модели. Затем проверяют отсутствие люфта, постороннего стука, контакта кардана с защитой и следов биения. Тестовая поездка нужна для оценки вибрации под нагрузкой, но она не заменяет инструментальную проверку, если вал имеет следы дисбаланса.

Смазка крестовины кардана и роль тавотницы

Тавотница для смазки крестовин кардана применяется на обслуживаемых крестовинах. Через нее смазка подается внутрь шарнира, к игольчатым подшипникам и уплотнениям. Не все крестовины имеют тавотницу: часть современных деталей необслуживаемая, и их смазка заложена при производстве.

Смазывание выполняют подходящей смазкой через шприц, без чрезмерного давления. Обычно подачу прекращают после появления свежей смазки в зоне уплотнений, если такая процедура предусмотрена конструкцией. Если уплотнение повреждено, грязь попадает в подшипник, и новая смазка не всегда устраняет износ.

Прокачать крестовину — значит обновить смазку внутри обслуживаемого шарнира, а не восстановить разрушенный подшипник. Если уже есть люфт, стук или закусывание, смазка не заменяет ремонт. В таком случае требуется замена крестовины карданного вала и проверка соседних деталей.

Нужно ли балансировать кардан после замены крестовины

Балансировка кардана после замены крестовины нужна не всегда, но ее необходимость нельзя определять только по факту замены детали. Если вал был разобран без сохранения меток, менялись несколько элементов, повреждены балансировочные грузики или после ремонта появилась вибрация, кардан проверяют на биение и балансировку. Если старая и новая крестовина отличаются по массе или посадка выполнена с перекосом, риск дисбаланса возрастает.

При аккуратной замене одной крестовины с сохранением положения фланцев и исправной геометрией кардан может работать без дополнительной балансировки. Но отсутствие вибрации подтверждают только после сборки и проверки в движении. Если вибрация появляется на определенной скорости, эксплуатацию лучше не продолжать до выяснения причины, потому что нагрузка передается на подшипники, редуктор и крепления трансмиссии.

Балансировка особенно актуальна для длинных карданов, валов с несколькими секциями и автомобилей, где кардан работает на высоких скоростях вращения. Проверяют не только саму крестовину, но и трубу кардана, вилки, подвесной подшипник и фланцы. Правильная диагностика отделяет дисбаланс от люфта, перекоса и неисправностей соседних узлов.

Ошибки при замене крестовины карданного вала

Самая частая ошибка — попытка выбить крестовину без опоры и оправки. Удар по вилке деформирует проушины, после чего новая чашка садится с перекосом. Внешне такая сборка может выглядеть нормальной, но шарнир будет двигаться туго и быстро разрушит подшипник.

Вторая ошибка — отсутствие меток перед снятием кардана. Если поменять положение фланца или шлицевого соединения, вал может потерять прежнюю балансировку. Такая проблема проявляется не сразу на месте ремонта, а при движении на скорости.

Третья ошибка — установка крестовины без проверки стопорных колец. Если кольцо не вошло в канавку полностью, чашка может сместиться под нагрузкой. Перед установкой кардана нужно убедиться, что все фиксаторы стоят в пазах, а шарнир свободно перемещается без люфта и заеданий.

Заключение

Замена крестовины карданного вала требует точной диагностики, аккуратного демонтажа, правильной выпрессовки и ровной запрессовки новой детали. Главные контрольные точки — отсутствие люфта, свободный ход шарнира, фиксация стопорных колец, сохранение меток кардана и проверка вибрации после сборки. Если после ремонта кардан стучит или вибрирует, нужно проверять не только крестовину, но и балансировку, вилки, шлицевое соединение, подвесной подшипник и соседние узлы трансмиссии.

FAQ

Как снять крестовину с кардана?

Сначала снимают карданный вал, очищают вилку и демонтируют стопорные кольца. Затем чашки выпрессовывают через оправку или съемник, не повреждая проушины вилки. После снятия посадочные места очищают и проверяют перед установкой новой крестовины.

Как правильно собрать крестовину кардана?

Правильная сборка требует чистых посадочных мест, целых стопорных колец и точной посадки чашек. Шарнир не должен иметь люфта, но и тугой ход после сборки недопустим. Если кардан разбирался по шлицам, его собирают по заранее нанесенным меткам.

Как смазать крестовину кардана?

Смазывают только обслуживаемую крестовину, у которой есть тавотница. Смазку подают через шприц до обновления смазки в зоне уплотнений, если это допускает конструкция детали. Если крестовина необслуживаемая, прокачка через тавотницу невозможна.

Можно ли поменять крестовину кардана без снятия кардана?

На практике полноценная замена чаще требует снятия карданного вала. Без демонтажа сложно правильно выпрессовать чашки, очистить канавки, запрессовать новую крестовину и проверить свободный ход. Работа на установленном кардане повышает риск перекоса и повреждения вилки.

Чем отличается крестовина кардана от крестовины рулевого вала?

Крестовина кардана относится к трансмиссии и передает крутящий момент к мосту, редуктору или другой части привода. Крестовина рулевого вала относится к рулевому управлению и влияет на вращение руля. Симптомы тоже разные: карданная крестовина чаще дает вибрации и стук снизу, рулевая — люфт, заедание или щелчки в руле.
